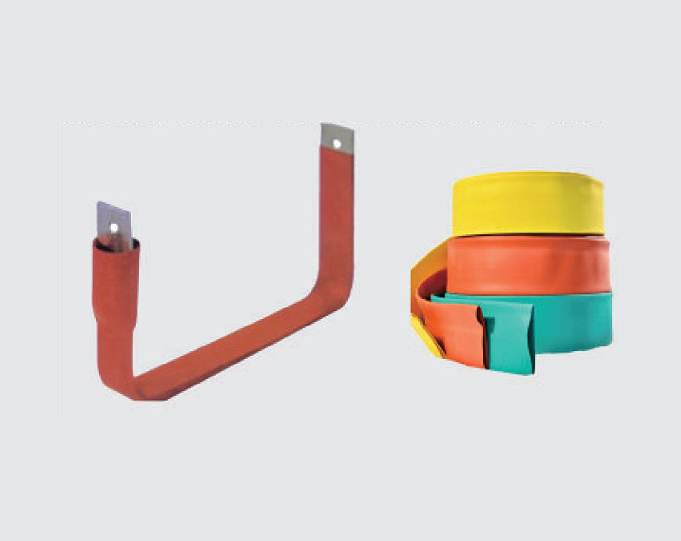

10kV连续长度热缩型母排保护套管 HS-MPG-L10
产品使用范围
HS-MPG-L10系列产品广泛使用在10kV配电系统的铜(铝)母线排的绝缘保护、裸导线的绝缘保护和管道金属物的防绣、防腐的保护等。
产品特性
>难燃性高:氧指数大于30
>耐热性好:使用温度105°C可以长期稳定运行
>低温性好:-55°C环境中产品不脆不裂
>柔软性好:可以适应复杂的母排形状，安装容易
>绝缘性好:可以缩小相间和对地的距离
>分相容易:具有多种颜色
>安全性高:可以防止小动物引起的短路或人身接触的伤亡事故
>使用方便:连续长度，可以根据需要裁切
详细介绍
产品主要性能
|
项目 |
测试条件 |
要求指标 |
典型测试数据 |
|
拉伸强度 |
ASTM D 638 |
≥12Mpa |
14 Mpa |
|
断裂伸长率 |
ASTM D 638 |
≥350% |
400% |
|
体积电阻率 |
IEC 93 |
≥1014Ω.cm |
2 × 1014Ω.cm |
|
吸水率 |
ISO 62 |
<0.5% |
0.15% |
|
老化后拉伸强度 |
158℃老化7天 |
≥10 Mpa |
14 Mpa |
|
老化后断裂伸长率 |
≥300% |
410% |
|
|
击穿强度 |
IEC 243 |
>20kV/mm |
23 kV/mm |
|
工频耐压强度 |
|
45 kV 60秒不击穿 |
通过 |
|
偏壁率 |
|
≤30% |
23% |
|
纵向收缩率 |
|
−5~5% |
3 % |
|
阻燃性 |
|
氧指数≥30 |
30 |
HS-MPG-L10系列规格表
|
型号、规格 |
收缩后壁厚t（mm） |
收缩后内径d（mm） |
收缩前内径D（mm） |
包装长度（米/盘） |
|
HS-MPG-L10-XX-20/10 |
1.9±0.15 |
Φ9±1.0 |
Φ21±2.0 |
25 |
|
HS-MPG-L10-XX-25/12 |
1.9±0.15 |
Φ12±1.0 |
Φ26±1.0 |
25 |
|
HS-MPG-L10-XX-30/15 |
1.9±0.15 |
Φ14±1.0 |
Φ31±1.0 |
25 |
|
HS-MPG-L10-XX-35/17 |
1.9±0.15 |
Φ16±1.0 |
Φ36±1.0 |
25 |
|
HS-MPG-L10-XX-40/20 |
2.0±0.15 |
Φ19±1.0 |
Φ41±1.0 |
25 |
|
HS-MPG-L10-XX-50/25 |
2.0±0.15 |
Φ24±1.0 |
Φ51±1.0 |
25 |
|
HS-MPG-L10-XX-60/30 |
2.2±0.15 |
Φ29±1.0 |
Φ61±2.0 |
25 |
|
HS-MPG-L10-XX-65/32 |
2.2±0.15 |
Φ31±1.0 |
Φ66±2.0 |
25 |
|
HS-MPG-L10-XX-70/35 |
2.2±0.15 |
Φ34±1.0 |
Φ71±2.0 |
25 |
|
HS-MPG-L10-XX-75/37 |
2.2±0.15 |
Φ34±1.0 |
Φ76±2.0 |
25 |
|
HS-MPG-L10-XX-80/40 |
2.2±0.15 |
Φ38±2.0 |
Φ81±2.0 |
25 |
|
HS-MPG-L10-XX-85/42 |
2.2±0.15 |
Φ38±2.0 |
Φ86±2.0 |
25 |
|
HS-MPG-L10-XX-90/45 |
2.2±0.15 |
Φ43±2.0 |
Φ91±3.0 |
25 |
|
HS-MPG-L10-XX-100/50 |
2.3±0.15 |
Φ48±2.0 |
Φ101±3.0 |
25 |
|
HS-MPG-L10-XX-120/60 |
2.3±0.15 |
Φ58±2.0 |
Φ120±3.0 |
25 |
|
HS-MPG-L10-XX-150/75 |
2.4±0.15 |
Φ73±2.0 |
Φ151±3.0 |
25 |
|
XX代表颜色：RD-红色，YW-黄色，GN-绿色 母排接头盒根据客户要求进行加工 |
||||
-
