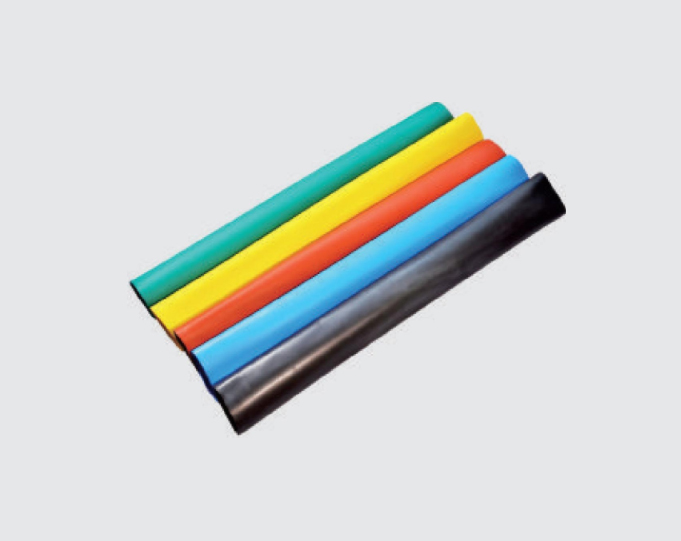

热缩型母排保护管
产品使用范围
HS-MPG10,HS-MPG35系列产品广泛使用在35kV以下的防绣、防腐的保护等。
产品特性
>难燃性高:氧指数大于30。
>耐热性好:使用温度105°C可以长期稳定运行。
>低温性好:-55°C环境中产品不脆不裂。
>柔软性好:可以适应复杂的母排形状，安装容易。
>绝缘性好:可以缩小相间和对地的距离。
>分相容易:具有红、黄和绿三种标准颜色。
>安全性高:可以防止小动物引起的短路或人身接触的伤亡事故。
详细介绍
产品主要性能
|
序号 |
检测项目 |
标准要求 |
检测结果 |
评定 |
|
1 |
1min相对相工频耐压试验 |
42kV不闪络，不击穿 |
42kV，1min，不闪络，不击穿 |
合格 |
|
2 |
相对相冲击电压试验 |
75kV正负极各15次；相对相冲击耐压试验；不闪络，不击穿 |
75kV正负极各15次；试样未闪络，和击穿 |
合格 |
|
3 |
温升试验 |
环境温度为40℃下收缩绝缘套管后的铜排温升应不大于裸铜排温升 |
裸铜温升：45.7℃ |
合格 |
|
4 |
热缩管耐压试验 |
20kV，1min不击穿 |
20kV，1min不击穿 |
合格 |
HS-MPG系列使用前后对地和相间绝缘距离的对比
|
系统电压（kV） |
通常绝缘距离（mm） |
使用MPG10系列后的绝缘距离 |
使用MPG35系列后的绝缘距离 |
||
|
对地（mm） |
相间（ mm） |
对地（mm） |
相间（ mm） |
||
|
10 |
120 |
80 |
70 |
50 |
40 |
|
22 |
220 |
160 |
120 |
105 |
75 |
|
35 |
320 |
— |
— |
200 |
150 |
|
说明：此表数据仅供参考，实际的数据可能会因为配电系统排布情况和环境情况有所不同。 |
|||||
