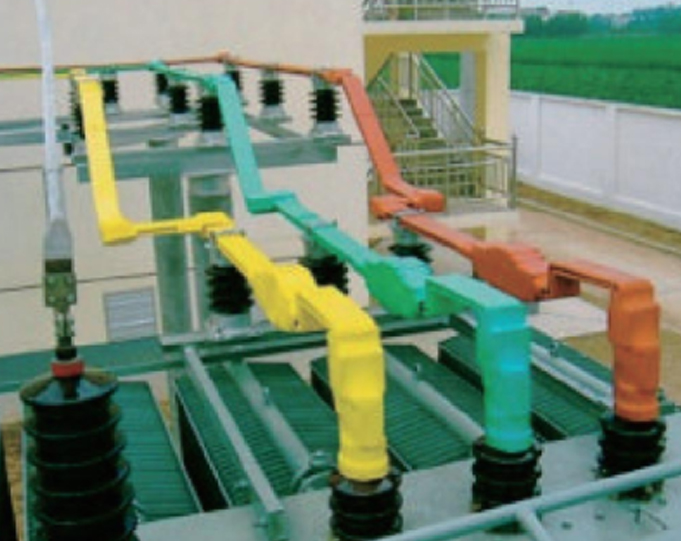

35kV连续长度热缩型母排保护套管 HS-MPG-L35
产品使用范围
HS-MPG-L35系列产品广泛使用在35kV配电系统的铜(铝)母线排的绝缘保护、裸导线的绝缘保护和管道金属物的防绣、防腐的保护等。
产品特性
>难燃性高:氧指数大于30
>耐热性好:使用温度105°C可以长期稳定运行
>低温性好:-55°C环境中产品不脆不裂
>柔软性好:可以适应复杂的母排形状，安装容易
>绝缘性好:可以缩小相间和对地的距离
>分相容易:具有多种颜色
>安全性高:可以防止小动物引起的短路或人身接触的伤亡事故
>使用方便:连续长度，可以根据需要裁切
详细介绍
产品主要性能
|
项目 |
测试条件 |
典型测试数据 |
|
拉伸强度 |
ASTM D 638 |
14 Mpa |
|
断裂伸长率 |
ASTM D 638 |
400% |
|
体积电阻率 |
IEC 93 |
2 × 1014Ω.cm |
|
吸水率 |
ISO 62 |
0.15% |
|
老化后拉伸强度 |
158℃老化7天 |
15Mpa |
|
老化后断裂伸长率 |
410% |
|
|
击穿强度 |
IEC 243 |
23 kV/mm |
|
工频耐压强度 |
|
105kV，60s无闪络、无击穿 |
|
偏壁率 |
|
15% |
|
纵向收缩率 |
200℃收缩3分钟 |
−0.5% |
|
系统电压（kV） |
通常绝缘距离（mm） |
使用MPG10系列后的绝缘距离 |
使用MPG35系列后的绝缘距离 |
||
|
对地（mm） |
相间（mm） |
对地（mm） |
相间（mm） |
||
|
10 |
120 |
80 |
70 |
50 |
40 |
|
22 |
220 |
160 |
120 |
105 |
75 |
|
35 |
320 |
– |
– |
200 |
150 |
|
说明：此表数据仅供参考，实际的数据可能会因为配电系统排布情况和环境情况有所不同 |
|||||
|
型号、规格 |
收缩后壁厚t（ mm ） |
收缩后内径d（ mm ） |
收缩前内径D（ mm ） |
包装长度（ 米/盘 ） |
|
HS-MPG-L35-XX-30/15 |
3.0±0.1 |
Φ15±1.0 |
Φ33±3.0 |
20 |
|
HS-MPG-L35-XX-40/20 |
3.4±0.1 |
Φ20±1.0 |
Φ43±3.0 |
20 |
|
HS-MPG-L35-XX-50/25 |
3.5±0.1 |
Φ25±1.0 |
Φ53±3.0 |
20 |
|
HS-MPG-L35-XX-65/32 |
3.5±0.1 |
Φ32±1.0 |
Φ68±3.0 |
20 |
|
HS-MPG-L35-XX-75/37 |
3.6±0.1 |
Φ37±1.0 |
Φ78±3.0 |
20 |
|
HS-MPG-L35-XX-85/42 |
3.6±0.1 |
Φ42±1.0 |
Φ88±3.0 |
20 |
|
HS-MPG-L35-XX-100/50 |
3.6±0.1 |
Φ50±1.0 |
Φ103±3.0 |
20 |
|
HS-MPG-L35-XX-120/60 |
3.6±0.1 |
Φ60±1.0 |
Φ123±3.0 |
20 |
|
XX 代表颜色，RD-红色，YW-黄色，GN-绿色 母排接头盒根据客户要求进行加工 |
||||
