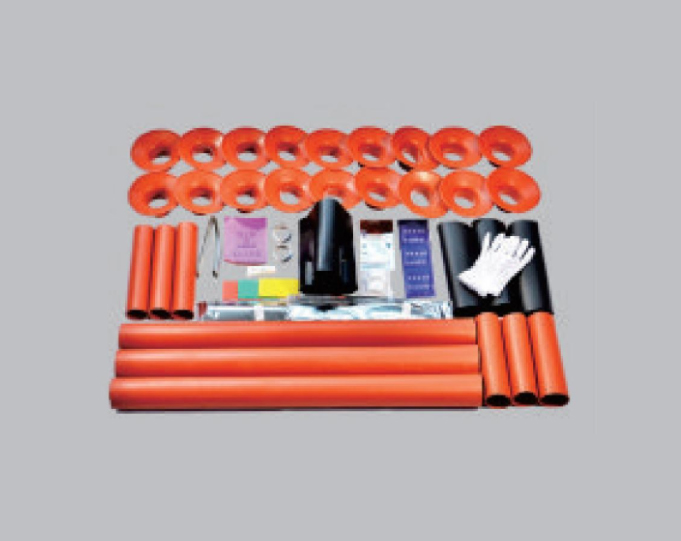

26-35kV热缩三芯户外终端
>交联电缆热缩型终端头双地线工艺，即钢铠地线铜屏蔽地线分开，使电缆预试更加合理热缩型电力电缆附件具有重量轻、运行可靠、安装方便的特点.
>产品符合GB8144-1995标准;
>-50°C~105°C温度条件下长期使用:
>产品适用于26kV-35kV油浸和交联电缆的终端和中间连接
>适用范围：广泛用于电力、石油化工、冶金、铁路、港口和建筑等各个领域。
详细介绍
型号及规格
|
产品名称 |
型号规格 |
适用电缆规格（mm） |
|
26/35kV三芯热缩型户内终端 |
HS-NRSY-35/3×1 |
50-120 |
|
HS-NRSY-35/3×2 |
150-240 |
|
|
HS-NRSY-35/3×3 |
300-400 |
|
|
26/35kV三芯热缩型户外终端 |
HS-WRSY-35/3×1 |
50-120 |
|
HS-WRSY-35/3×2 |
150-240 |
|
|
HS-WRSY-35/3×3 |
300-400 |
|
|
26/35kV三芯热缩型中间连接 |
HS-JRSY-35/3×1 |
50-120 |
|
HS-JRSY-35/3×2 |
150-240 |
|
|
HS-JRSY-35/3×3 |
300-400 |
|
|
26/35kV三芯热缩型户内终端 |
HS-NRSY-35/3×1 |
50-120 |
|
HS-NRSY-35/3×2 |
150-240 |
|
|
HS-NRSY-35/3×3 |
300-400 |
|
|
26/35kV三芯热缩型户外终端 |
HS-WRSY-35/3×1 |
50-120 |
|
HS-WRSY-35/3×2 |
150-240 |
|
|
HS-WRSY-35/3×3 |
300-400 |
|
|
26/35kV三芯热缩型中间连接 |
HS-JRSY-35/3×1 |
50-120 |
|
HS-JRSY-35/3×2 |
150-240 |
|
|
HS-JRSY-35/3×3 |
300-400 |
技术指标
|
序号 |
检测项目 |
标准要求 |
检测结果 |
评价 |
|
1 |
工频电压试验 |
105kV，1min，不击穿，不闪络 |
105kV，1min，组合试样各相均未击穿和闪络 |
符合要求 |
|
2 |
室温下局部放电试验 |
39kV下放电量不大于10pC |
39kV下，组合试样各相放电量均不大于6pC |
符合要求 |
|
3 |
负荷循环试验 |
导体加热至90℃~95℃下，每一循环为8h，其中加热5h冷却3h，共三次循环 |
按标准要求完成三次符合循环试验 |
由以下试验评定 |
|
4 |
高温下局部放电试验 |
39kV下放电量不大于10pC |
39kV下，组合试样各相放电量均不大于6pC |
符合要求 |
|
5 |
冲击电压试验 |
250kV，正负极性各10次不击穿，不闪络 |
250kV，正负极性各10次，组合试样各相均未击穿和闪络 |
符合要求 |
|
6 |
负极性直流电压试验 |
156kV，15min，不击穿，不闪络 |
156kV，15min，组合试样各相均未击穿和闪络 |
符合要求 |
|
7 |
工频电压试验 |
104kV，4h，不击穿，不闪络 |
104kV，4h，组合试样各相均未击穿和闪络 |
符合要求 |
-
