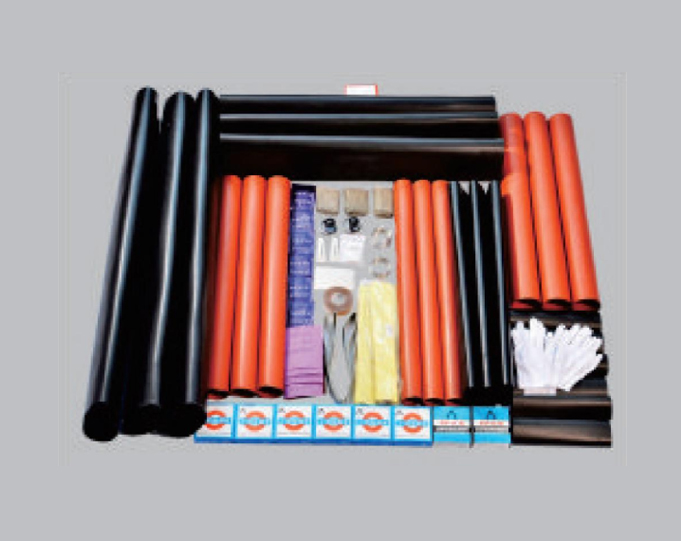

18/20kV热缩三芯中间连接
>热缩型电力电缆附件具有重量轻、运行可靠、安装方便的特点。>产品符合GB8144-1995标准;
>-5°C~105°C温度条件下长期使用;>产品适用于18kV-20kV油浸和交联电缆的终端处理和中间连接;
>适用范围扮广泛用于电力、石油化工、冶金、铁路、港口和建筑等各个领域。
详细介绍
型号及规格
|
产品名称 |
型号规格 |
适用电缆规格（mm） |
|
18/20kV单芯热缩型户内终端 |
HS-NRSY-20/1×1 |
35-70 |
|
HS-NRSY-20/1×2 |
95-185 |
|
|
HS-NRSY-20/1×3 |
240-400 |
|
|
18/20kV单芯热缩型户外终端 |
HS-WRSY-20/1×1 |
35-70 |
|
HS-WRSY-20/1×2 |
95-185 |
|
|
HS-WRSY-20/1×3 |
240-400 |
|
|
18/20kV单芯热缩型中间连接 |
HS-WRSY-20/1×1 |
35-70 |
|
HS-WRSY-20/1×2 |
95-185 |
|
|
HS-WRSY-20/1×3 |
240-400 |
|
|
18/20kV三芯热缩型户内终端 |
HS-NRSY-20/3×1 |
35-70 |
|
HS-NRSY-20/3×2 |
95-185 |
|
|
HS-NRSY-20/3×3 |
240-400 |
|
|
18/20kV三芯热缩型户外终端 |
HS-WRSY-20/3×1 |
35-70 |
|
HS-WRSY-20/3×2 |
95-185 |
|
|
HS-WRSY-20/3×3 |
240-400 |
|
|
18/20kV三芯热缩型中间连接 |
HS-WRSY-20/3×1 |
35-70 |
|
HS-WRSY-20/3×2 |
95-185 |
|
|
HS-WRSY-20/3×3 |
240-400 |
技术指标
|
序号 |
检测项目 |
标准要求 |
检测结果 |
评价 |
|
1 |
工频电压试验 |
54kV，5min，不击穿，不闪络 |
54kV，5min，组合试样各相均未击穿和闪络 |
符合要求 |
|
2 |
室温下局部放电试验 |
20kV下放电量不大于10pC |
20kV下，组合试样各相放电量均不大于2pC |
符合要求 |
|
3 |
高温下冲击电压试验95℃~100℃ |
125kV，正负极性各10次不击穿，不闪络 |
125kV，正负极性各10次，组合试样各相均未击穿和闪络 |
符合要求 |
|
4 |
空气中恒压负荷循环试验 |
在30kV电压和导体温度加热至95℃~100℃下，共进行3次循环不击穿，不闪络 |
在30kV电压和导体温度95℃~100℃下，共经受3次循环，组合试样均未击穿和闪络 |
符合要求 |
|
5 |
高温下局部放电试验95℃~100℃ |
20kV下放电量不大于10pC |
20kV下，组合试样各相放电量均不大于2pC |
符合要求 |
|
6 |
室温下局部放电试验 |
20kV下放电量不大于10pC |
20kV下，组合试样各相放电量均不大于2pC |
符合要求 |
|
7 |
冲击电压试验 |
125kV，正负极性各10次不击穿，不闪络 |
125kV，正负极性各10次，组合试样各相均未击穿和闪络 |
符合要求 |
|
8 |
工频电压试验 |
30kV,15min，不击穿，不闪络 |
30kV,15min，组合试样各相均未击穿和闪络 |
符合要求要求 |
-
