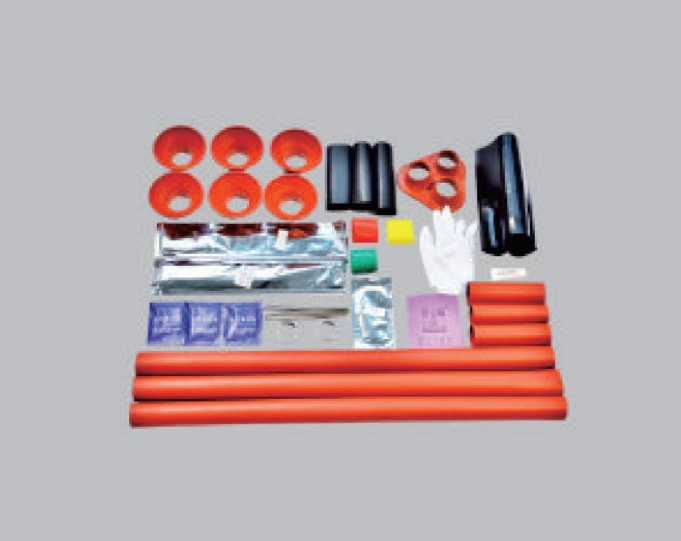

8.7/15kV热缩三芯户外终端

8.7/15kV热缩三芯户外终端

>热缩型电力电缆时件具有重量轻，运行可靠、安装方便的特点.
>产品符合GB8144-1995标准:
>-50°C~105°C温度条件下长期使用;
>产品适用于6kV-15kV油浸和交联电缆的终端处理和中间连接>适用范围:广泛用于电力、石油化工、冶金、铁路、港口和建筑等各个领域。

详细介绍

型号及规格

产品名称	型号规格	适用电缆规格（mm）	产品名称	型号规格	适用电缆规格（mm）
8.7/15kV单芯热缩型户内终端	HS-NRSY-10/1×1	25-50	8.7/15kV三芯热缩型户内终端	HS-NRSY-10/3×1	25-50
	HS-NRSY-10/1×2	70-120		HS-NRSY-10/3×2	70-120
	HS-NRSY-10/1×3	150-240		HS-NRSY-10/3×3	150-240
	HS-NRSY-10/1×4	300-400		HS-NRSY-10/3×4	300-400
	HS-NRSY-10/1×5	500-630		HS-NRSY-10/3×4	300-400
8.7/15kV单芯热缩型户外终端	HS-WRSY-10/1×1	25-50	8.7/15kV三芯热缩型户外终端	HS-WRSY-10/3×1	25-50
	HS-WRSY-10/1×2	70-120		HS-WRSY-10/3×2	70-120
	HS-WRSY-10/1×3	150-240		HS-WRSY-10/3×3	150-240
	HS-WRSY-10/1×4	300-400		HS-WRSY-10/3×4	300-400
	HS-WRSY-10/1×5	500-630		HS-WRSY-10/3×4	300-400
8.7/15kV单芯热缩型中间连接	HS-JRSY-10/1×1	25-50	8.7/15kV三芯热缩型中间连接	HS-JRSY-10/3×1	25-50
	HS-JRSY-10/1×2	70-120		HS-JRSY-10/3×2	70-120
	HS-JRSY-10/1×3	150-240		HS-JRSY-10/3×3	150-240
	HS-JRSY-10/1×4	300-400		HS-JRSY-10/3×4	300-400
	HS-JRSY-10/1×5	500-630		HS-JRSY-10/3×4	300-400

技术指标

序号	检测项目	标准要求	检测结果				评价
1	工频电压试验	39kV，5min，不击穿，不闪络	39kV，5min，组合试样各相均未击穿和闪络				符合要求
2	室温下局部放电试验	15kV放电量不大于 10pC	相别	黄	绿	红	符合要求
			电压(kV)	15	15	15
			背景(pC)	1.7	1.7	1.7
			放电量(pC)	≤1.7	≤1.7	≤1.7
3	高温下冲击电压试验95℃~100℃	95kV，正负极性各 10次不击穿，不闪络	95kV，正负极性各 10次，组合试样各相均未击穿和闪络				符合要求
4	空气中恒压负荷循环试验	在22kV电压和导体温度加热至95℃~100℃下，共进行60次循环不击穿，不闪络	在22kV电压和导体温度 95℃~100℃下，共经受60次循环，组合试样均未击穿和闪络				符合要求
5	高温下局部放电试验95℃~100℃	15kV放电量不大于 10pC	相别	黄	绿	红	符合要求
			电压(kV)	15	15	15
			背景(pC)	1.2	1.2	1.2
			放电量(pC)	≤1.2	≤1.2	≤1.2
6	室温下局部放电试验	15kV放电量不大于 10pC	相别	黄	绿	红	符合要求
			电压(kV)	15	15	15
			背景(pC)	1.2	1.2	1.2
			放电量(pC)	≤1.2	≤1.2	≤1.2
7	冲击电压试验	95kV，正负极性各 10次不击穿，不闪络	95kV，正负极性各 10次，组合试样各相均未击穿和闪络				符合要求
8	工频电压试验	22kV，15min，不击穿，不闪络	22kV，15min，组合试样各相均未击穿和闪络				符合要求
