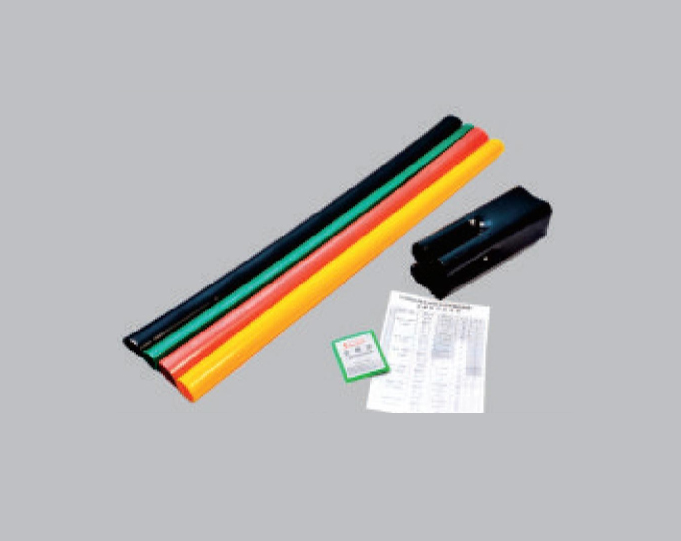

0.6/1kV热缩型四芯终端

0.6/1kV热缩型四芯终端

>产品分单芯、二芯、三芯、四芯、五芯已广泛用于低压电缆的终端处理和中间连接。
>终端头绝缘管为红、黄、绿、蓝、黑直接分相。
>体积小、重量轻、性能可靠。
>适用范围:广泛用于电力、石油化工、冶金、铁路、港口和建筑等各个领域。

详细介绍

型号及规格

产品名称	型号规格	适用电缆规格（mm²）	产品名称	型号规格	适用电缆规格（mm²）
0.6/1kV单芯热缩型终端	HS–TRSY–1/1×0	10-16	0.6/1kV单芯热缩型中间连接	HS–JRSY–1/1×0	10-16
	HS–TRSY–1/1×1	25-50		HS–JRSY–1/1×1	25-50
	HS–TRSY–1/1×2	70-120		HS–JRSY–1/1×2	70-120
	HS–TRSY–1/1×3	150-240		HS–JRSY–1/1×3	150-240
	HS–TRSY–1/1×4	300-400		HS–JRSY–1/1×4	300-400
	HS–TRSY–1/1×5	500-630		HS–JRSY–1/1×5	500-630
0.6/1kV二芯热缩型终端	HS–TRSY–1/2×0	10-16	0.6/1kV二芯热缩型中间连接	HS–JRSY–1/2×0	10-16
	HS–TRSY–1/2×1	25-50		HS–JRSY–1/2×1	25-50
	HS–TRSY–1/2×2	70-120		HS–JRSY–1/2×2	70-120
	HS–TRSY–1/2×3	150-240		HS–JRSY–1/2×3	150-240
	HS–TRSY–1/2×4	300-400		HS–JRSY–1/2×4	300-400
0.6/1kV三芯热缩型终端	HS–TRSY–1/3×0	10-16	0.6/1kV三芯热缩型中间连接	HS–JRSY–1/3×0	10-16
	HS–TRSY–1/3×1	25-50		HS–JRSY–1/3×1	25-50
	HS–TRSY–1/3×2	70-120		HS–JRSY–1/3×2	70-120
	HS–TRSY–1/3×3	150-240		HS–JRSY–1/3×3	150-240
	HS–TRSY–1/3×4	300-400		HS–JRSY–1/3×4	300-400
0.6/1kV四芯热缩型终端	HS–TRSY–1/4×0	10-16	0.6/1kV四芯热缩型中间连接	HS–JRSY–1/4×0	10-16
	HS–TRSY–1/4×1	25-50		HS–JRSY–1/4×1	25-50
	HS–TRSY–1/4×2	70-120		HS–JRSY–1/4×2	70-120
	HS–TRSY–1/4×3	150-240		HS–JRSY–1/4×3	150-240
	HS–TRSY–1/4×4	300-400		HS–JRSY–1/4×4	300-400
0.6/1kV五芯热缩型终端	HS–TRSY–1/5×0	10-16	0.6/1kV五芯热缩型中间连接	HS–JRSY–1/5×0	10-16
	HS–TRSY–1/5×1	25-50		HS–JRSY–1/5×1	25-50
	HS–TRSY–1/5×2	70-120		HS–JRSY–1/5×2	70-120
	HS–TRSY–1/5×3	150-240		HS–JRSY–1/5×3	150-240
	HS–TRSY–1/5×4	300-400		HS–JRSY–1/5×4	300-400

技术指标

测试项目	序号	试验项目	标准要求	实验结果	评定
0.6/1kV绝缘及中间接头	1	1min工频耐压试验	4kV不闪烁、不击穿	4kV未闪烁、未击穿	通过
	2	循环负荷试验(3次)	加热，3h冷却，加热时导体温度75℃	5h加热，3h冷却，加热时导体温度75℃	有以下实验评定
	3	4h工频耐压试验	2.4kV不闪烁、不击穿	2.4kV不闪烁、不击穿	通过
