64/110kV 交联聚乙烯绝缘电力电缆用干式绝缘(变压器)油浸终端

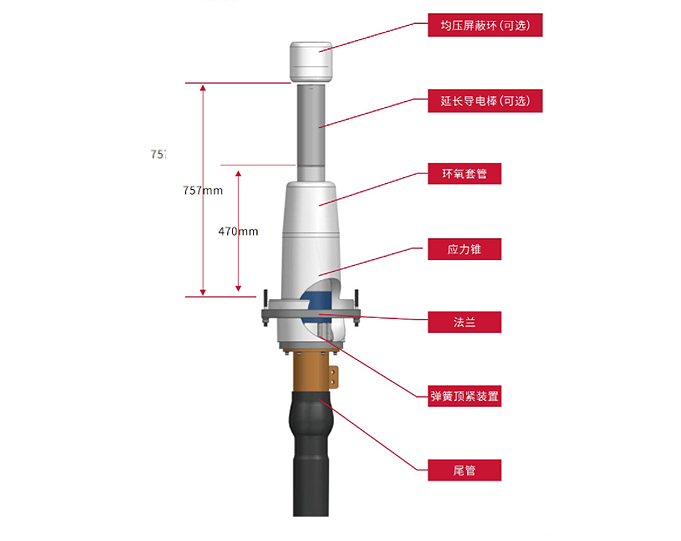

64/110kV 交联聚乙烯绝缘电力电缆用干式绝缘(变压器)油浸终端

产品型号:HSYJZGG64/110 HSYJZYG64/110
产品特点:

○ 相对于套管式户外终端,可以节省50%安装空间。
○ 结构紧凑,干式界面、内部无需填充绝缘油或气体;环氧套管将电缆与设备电缆仓隔离,不论安装、检修等无需在现场打开电缆仓,减少了很多绝缘油和气体的处理工作。
○ 可以水平、垂直或任意角度将电缆终端连接在设备上。
○ 变压器终端可选用屏蔽环。
○ 可选装SVL(护套电压限制器),保护环氧套管绝缘法兰免受开关冲击电压冲击。

详细介绍



干式绝缘(变压器)油浸终端

额定电压U0/U

64/110kV

最高工作电压

145kV

冲击耐压水平

650kV

最大导体尺寸

1600mm2

高度(标准中L5)

470mm/757mm

工作压力

不适用

总重量

约50kg

符合标准

GB/T 11017、IEC 60840;
GB/T 22381、IEC 62271-209
