FTJ电缆熔接式技术

FTJ电缆熔接式技术

随着人们对生产生活用电可靠性的要求不断提升,防水防火问题日益突出。FTJ(Fusion through joint)电缆熔接式技术孕育而生,其核心理念是使用电缆本体相同的材料,通过加热和熔接设备,逐层恢复电缆的各功能层,不再像传统接头技术那样模拟恢复”电缆原本结构,而是几乎原比例在现场制作了一段“再生电缆”
最初的电缆结构复原式技术设备庞大、工艺复杂、施工周期十分漫长,深博电气通过设备和工艺的改进使得这项技术在40.5kV及以下电力电缆的接续中大范围应用成为了可能大大缩短施工时间(≤6小时/每套),尤其是量比较集中的线路中通过流水化作业还会进一步缩短施工时间。FTJ技术本着“一次把事做好”的原则,以高可靠性的特点可最大限度减少反复维护、节约社会综合成本,完全符合未来的发展趋势。

详细介绍

FTJ五大技术优势
接头内部电场均匀,无电应力运行可靠接头与电缆材料完全相融,无间隙,局放极小导体、绝缘、半导电全部实芯熔接,不完全依赖于外部防水,接头可对电缆分段防水保护接头丝毫不影响载流量,拥有同电缆一样的机械和电气性能故障率极低,可以省掉接头防火方面的额外投资

电压等级
8.7/15kV电力电缆12/20kV电力电缆
18/30kV电力电缆26/35kV电力电缆

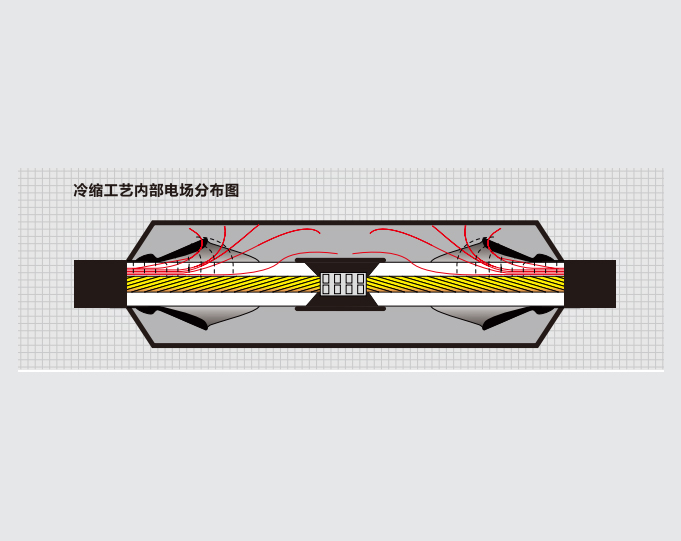

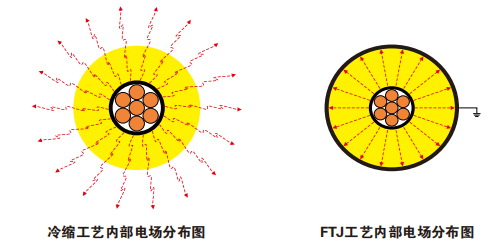

从下面两种电缆中间头的横截面对比中可以看出,采用FTJ工艺制作的电缆接头电场十分均匀,从根本上解决了电应力的问题,完全恢复了电缆原本结构,从而可靠性更高。

技术参数

实验项目

8.7/15kV检验标准

交流5min工频 耐压(干态)

39kV不闪络 不击穿

1min工频耐压 (湿态)

35kV不闪络 不击穿

局部放电试验 (室温)

15kV≤10pC

局部放电试验 (高温)

导体温度在90~100℃时 15kV≤10pC

动稳定试验 (短路1次)

无变形损坏及焊住现象



18/20kV检验标准

26/35kV检验标准

81kV不闪络
不击穿

117kV不闪络
不击穿

72kV不闪络
不击穿

104kV不闪络
不击穿

31.5kV≤10pC

45kV≤10pC

导体温度在90~100℃时
31.5kV≤10pC

导体温度在90~100℃时
39kV≤10pC

无变形损坏及焊住现象

无变形损坏及焊住现象
